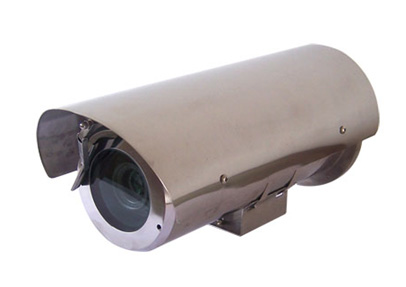

l 产品概述:
KMF100/100A防爆摄像仪主要应用于有爆炸性气体和粉尘的危险环境中,产品设计符合GB3836-2010及GB12476.1-2000的要求;其外形为圆筒状,KMF100配有雨刷和遮阳罩,可以全天候使用,KMF100A无雨刷;能安全的隔离内部普通用电设备对外部环境的危害,以便将现场图像实时的传输到后端的监控中心。
可单独做为手动调节的半固定点安装使用,也可和云台配套作为动点安装使用。
l 技术参数:
产品型号
|
KMF100/100A
|
防爆标志
|
Ex d ⅡC T6 Gb / DIP A20 TA,T6
|
环
境
参
数
|
大气压力
|
86~106KPa
|
环境温度
|
-25℃~60℃
|
相对湿度
|
≤95%RH(+25℃)
|
环境状况
|
室内或室外,有爆炸性气体和或粉尘的环境,典型危险源为:氢气、乙炔、乙烯、乙醇(酒精)、焦炉煤气、木粉、金属粉等。(有ⅡA、ⅡB及ⅡC的1区、2区爆炸性气体环境和20区、21区及22区可燃性粉尘环境的场所)
|
机
械
参
数
|
材质
|
45#、304、316L
|
结构
|
带有密封圈的筒状结构
|
外形尺寸
|
430(L)×190(w)×190(h) mm
|
内部尺寸
|
300(L)× 80(w) ×80(h) mm
|
重量
|
6Kg
|
防护等级
|
IP68
|
视窗玻璃
|
φ84mm
|
出线孔规格
|
2-G3/4,内孔φ8mm
|
安装孔
|
4-M6,定位尺寸φ60mm
|
电
气
特
性
|
输入电压(V)
|
AC220/AC24V/DC24V/DC12V
|
工作电流(A)
|
0.1/1/1/1
|
电气连接
|
电源:2×1.0mm2
通信:屏蔽2×0.5mm2
视频:75Ω同轴电缆
|
其
它
|
雨刷、遮阳罩
|
KM100标配;KM100A为选配
|
镜头雨刷解码板
|
KM100标配;KM100A为选配
|
加热
|
选配
|
冷却
|
风扇(选配)
|
安装方式
|
立柱安装、壁装、吊装
|

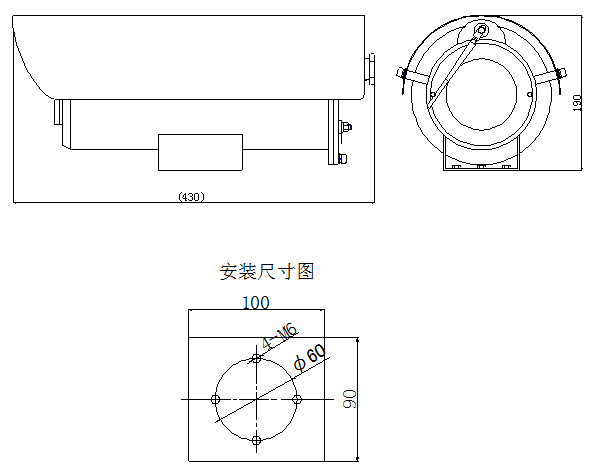

l 产品外形尺寸:
